WTBOX污水处理成套设备（第四代智慧型产品 V4.0版）

村镇、工厂等中小型污水处理站集成技术

WTBOX污水处理成套设备

（第四代智慧型产品V4.0版）

一、产品概述

      传统的中小型规模污水处理工艺一般采用传统污水处理装置，此类装置存在抗冲击负荷能力差，维护管理不便，检修安全风险大，使用寿命短等缺陷。而目前农村常用的人工湿地系统则因规模小，施工管理不规范及需专业维护和占地面积大等因素，极易发生堵塞问题，影响处理效果，无法长期使用。一般的地埋式污水处理装置，污泥没有及时排出，因而影响出水效果。

     德安环境研究院针对以上问题，深入研究，研发出一种适合村镇、工厂等中小型污水处理的集成技术——WTBOX污水处理成套设备。其实就是浓缩版污水处理厂（第四代智慧型产品V4.0版）

      WTBOX污水处理成套设备具有运行简单、维护简便、运行费用低、污泥及时排出、出水水质好、抗冲击负荷能力强、分散处理、集中管理等优点，是一种适合我国乡镇、村庄、医院、学校、工厂等中小型污水的新型处理设备。

二、说明

A、设计说明

     本说明书中所有设备具体选型由我公司设计部根据客户提供的资料及现场实际情况进行设计来决定,客户也可根据实际用户数量进行选择。

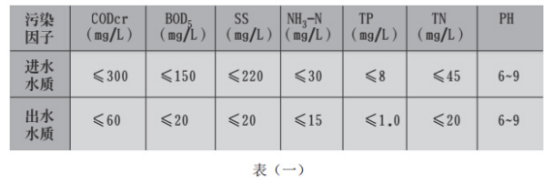

     WTBOX污水处理成套设备进水参考常规生活污水，出水参考《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B标。如出水需达到一级A标或中水回用，须由设计部另行设计选型。

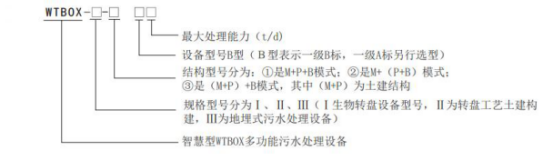

B、型号说明

（1）、

（2）WTBOX规格：WTBOX-Ⅰ型、WTBOX-Ⅱ型和WTBOX-Ⅲ型三种规格

 三、WTBOX各型号的适用范围、工艺流程、模式、参数、选型、条件及特点

（一）、WTBOX-Ⅰ型

（1）、适用范围

a、处理规模＜1000 t/d

b、村镇污水处理

c、医疗污水处理

d、工厂有机废水、养殖废水处理

e、小区污水处理

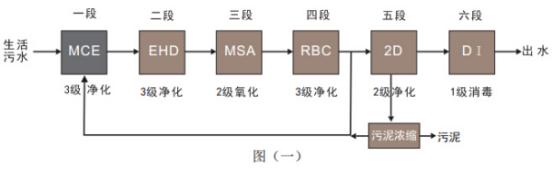

（2）、工艺流程说明

一段子工艺：污水进入一段三级处理工艺，可实现高效细格栅沉砂、提升、防臭的功能，集成新型格栅技术、沉砂技术、防臭技术和自动提升技术于一段工艺中；

工艺特点：①一体化设计；②施工安装方便；③自动化运行，省土建构筑物。

二段子工艺：经过一段三级处理工艺后污水流入二段工艺处理。经二段三级处理工艺，可实现精确调节水量、高效厌氧水解、强力反硝化反应的三段工艺；

三段子工艺：经二段三级处理后的水，进入三段工艺2级氧化。此工艺采用生态学技术设计，集成生态技术、有限曝气技术、微型OA反应技术，实现高效低能耗氧化和硝化反应，此工艺无需能耗；

四段子工艺：经三段3级净化工艺处理后，进入到四段三级处理工艺，通过生态微生物技术和表面氧化和浓吸氧技术通过三级高效氧化技术，使水中有机物分解成二氧化碳、水、及盐类等，将氨氮氧化成亚硝态氮和硝态氮，通过特殊无能耗回流到二段工艺中，然后实现反硝化反应，完成低能耗脱氮；

五段子工艺段：经过前四段工艺处理后的水进入五段工艺一，采用高效混合反应技术、沉淀和过滤技术，使泥水分离更好，反冲洗泥水进入污泥浓缩池，使五段一级处理更高效。

六段子工艺段：五段处理后的水进入六段一级消毒处理，达到B标排放。

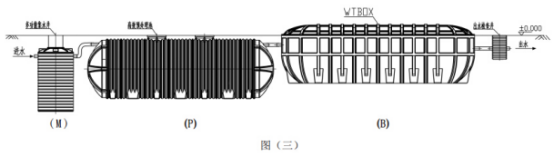

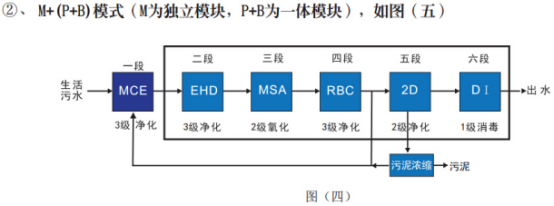

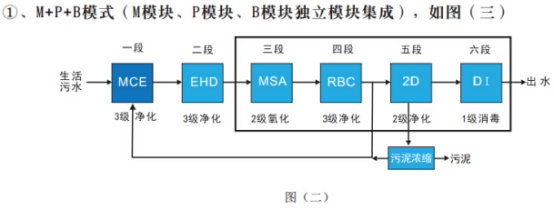

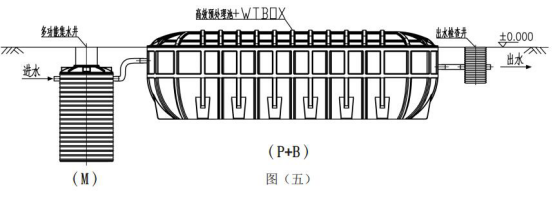

（3）、模式说明及示意图

WTBOX-Ⅰ型由M、P、B三个模块组成。

其中：M是多功能收集井（Multi-functional collection well）,简称M模块；P是高效预处理模块（Preprocessing module），简称P模块；B是Box模块，简称B模块。

特点：

1)、大量节省占地面积

2)、处理效果好，抗冲击负荷能力强，结构稳固；

3)、检修方便、安全，设有特殊的检修装置（易损件少并且易损件都能单独移到地面检修）;

4)、运营管理简单，无需专职的运行维护人员。

选型：③型更适合用地紧缺的客户。

（二）、WTBOX-Ⅱ型

（1）、适用范围

a、处理规模＞1000 t/d

b、乡镇污水处理厂

c、城市污水处理厂

d、工厂有机废水、养殖废水处理

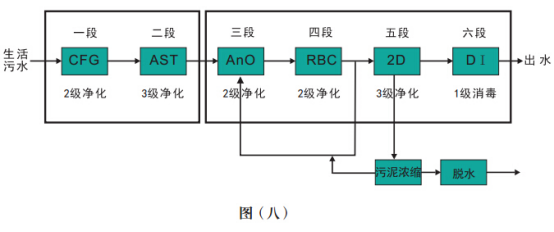

（2）、工艺流程图

工艺特点：①一体化设计；②施工安装方便；③自动化运行。

二段子工艺：经过一段三级处理工艺后污水流入二段工艺处理。经二段三级处理工艺，可实现精确调节水量、高效厌氧水解、强   力反硝化反应的三段工艺；

三段子工艺：经二段三级处理后的水，进入三段工艺2级氧化。此工艺采用生态学技术设计，集成生态技术、有限曝气技术、微型 OA反应技术，实现高效低能耗氧化和硝化反应，此工艺无需能耗；

四段子工艺：经三段3级净化工艺处理后，进入到四段三级处理工艺，通过生态微生物技术和表面氧化和浓吸氧技术通过三级高效  氧化技术，使水中有机物分解成二氧化碳、水、及盐类等，将氨氮氧化成亚硝态氮和硝态氮，通过特殊无能耗回流二段工艺中，然后实现反硝化反应，完成低能耗脱氮；

五段子工艺段：经过前四段工艺处理后的水进入五段工艺二级泥水分离，采用立体浅层沉淀技术和高效混合反应技术，使五段二   级处理更高效；

六段子工艺段：五段处理后的水进入六段一级消毒处理，达到城镇污水排放一级B标或A标排放。

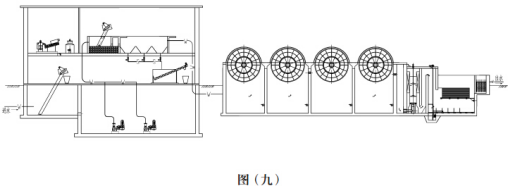

（4）、WTBOX-Ⅱ型示意图





（5）、选型



WTBOX-II型适用于处理规模大，特别是乡镇、城市的污水处理厂，由设计部设计确定。

（6）、特点



1)、运行简单、管理简单：工作机理简单，转盘保持低速旋转即能有效处理污水；启动简单，且能耗低，运行费用低。日常维护简单，仅需对电机维护即可。

2)、节省占地、节约投资：由于采用特殊盘片结构，生物量大且种类丰富，处理效率较高、效果较好且抗冲击负荷能力强，占地面积小，并可模块化设计、灵活布置。

3)、检修安全无隐患：地上式布置、无需下池操作，检修安全无风险。

4)、环境和谐：通风及生物除臭设计，无噪音、无臭气，环境友好，外形美观

5)、智慧管理：由微电脑技术、传感器、人工智能、网络通讯技术等组成智慧管理技术，独特的网络远程管理功能、防盗报警功能及短信提醒功能，确保小型环保设施的运行24小时处于有效监控状态。

（三）、WTBOX-Ⅲ型



（1）、适用范围



a、处理规模20 t/d以下

b、村庄污水处理

c、家庭污水处理

d、小型工厂有机废水、养殖废水处理

e、需要地埋的用户

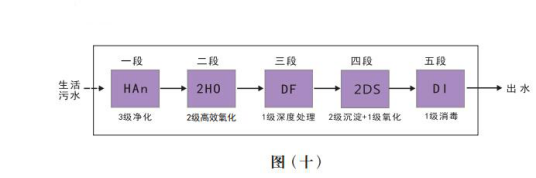

（2）、工艺流程图



（3）、工艺流程说明

WTBOX-Ⅲ设备的工艺特点：生活污水流入WTBOX-Ⅲ设备,经过五段十级处理工艺,达到一级B标排放标准。

一段子工艺：生活污水经过一段三级工艺处理，可达到粗细格栅、沉砂、沉淀分离、高效厌氧水解等处理作用，使污水中大分子 有机物分解小分子有机物，便于下段微生物分解处理，

这段工艺特点：①、能耗低②、处理效率高③、可省去化粪池 ④、比化粪池更好效能，效率提高30%以上。

二段子工艺：经过一段工艺处理后，进二级高效好氧生物反应，通过高效复合工程生物菌群分解小分子有机物,变         成H2O、CO2、H2、盐类等物质，从而去除水中COD、BOD5、氨氮等污染物。

三段子工艺：一级深度过滤DF工艺处理，通过二段工艺处理水进入三段一级深床过滤DF处理，经过DF特殊的过滤吸附材料并促   进反硝化生物膜生长。由于DF吸附部分碳源，因此，此脱氮工艺不需要外加碳源。

四段子工艺：经过前三段工艺处理后水流入四段工艺，四段三级处理工艺即为立体浅层沉淀技术，同时进行微氧生物反应，去   除SS、残余COD、BOD5、总磷等有机物，使出水水质达到B标，优于B标。

五段子工艺：经过前四段工艺处理后水进入消毒处理工艺,达到杀灭细菌作用，出水水质达标排放。

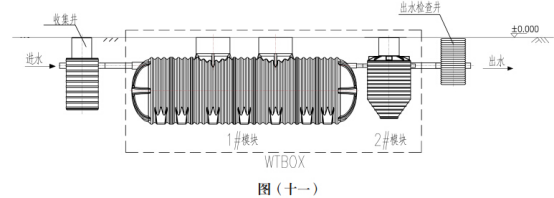

（4）、Ⅲ型示意图







（5）、选型



适合于户数较分散、需求设备隐蔽性高的用户。



（6）、特点

1）、省去收集管网；

2）、施工方便，质量管控点少，不易产生管网漏水问题；

3）、不需要二次提升，运行费用低；

4）、较彻底做到雨污分流;

5）、设备易损件少，只有一个;

6）、整体投资省;

7）、出水水质较好，（一级B标），回用方便，省回用管网。
